一、概述
視鏡是工業管道裝置上主要附件之一，在石油、化工、醫藥、食品等工業生產裝置的管道中，視鏡能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況，直到監視生產，避免生產過程中事故發生作用。 |
|
|

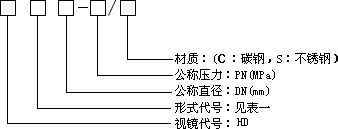

| 二、標注示例 |
 |
例：HDⅠ40-2.5/S。LG視鏡，類型代號為
對夾式，DN=40mm，PN=2.5MPa，材質為不銹鋼。 |
|
◆視鏡類型代號 表1
|
形式
|
對夾式
|
單壓式
|
螺紋壓緊式
|
管型
|
浮球式
|
|
代號
|
I
|
II
|
III
|
IV
|
V
|
|
三、產品規格及主要參數
1、HD I型(對夾式)視鏡，工作溫度0～180℃，允許急變溫度<60℃，見圖1，表2。 |
◆HD I型(對夾式) 表2
|
公稱直徑
|
窗徑W
|
管內徑D
|
≈H
|
L
|
|
PN≤1.6
|
PN≤2.5
|
|
10
|
42
|
40
|
75
|
140
|
160
|
|
15
|
42
|
40
|
75
|
140
|
160
|
|
20
|
50
|
50
|
85
|
160
|
180
|
|
25
|
52
|
50
|
85
|
160
|
180
|
|
40
|
62
|
60
|
115
|
180
|
200
|
|
圖1 HD I型(對夾式) |
|
| 2、HD Ⅱ型（單壓式）視鏡，工作溫度0～180℃，允許急變溫度<60℃，見圖2，表3。 |
◆ HD Ⅱ型（單壓式） 表3
|
公稱直徑DN
|
窗徑W
|
管內徑
|
PN0.6
|
PN1.0/0.6
|
PN2.5
|
|
D
|
H
|
L
|
H
|
L
|
H
|
L
|
|
50
|
80
|
80
|
200
|
220
|
200
|
220/230
|
210
|
250
|
|
65
|
90
|
90
|
230
|
250
|
230
|
250/260
|
240
|
270
|
|
80
|
100
|
100
|
245
|
270
|
245
|
270/270
|
270
|
320
|
|
100
|
125
|
125
|
330
|
320
|
330
|
320/320
|
-
|
-
|
|
125
|
150
|
150
|
340
|
360
|
-
|
-
|
-
|
-
|
|
150
|
200
|
200
|
350
|
420
|
-
|
-
|
-
|
-
|
|
圖2 LGⅡ型(單壓式） |
|
3、HDⅢ型（螺紋壓緊式）視鏡，該視鏡適用于溫度≤200℃的蒸汽管網疏水閥后，以觀察疏水閥的漏氣情況。
這種視鏡可裝在垂直管道或水平管道上。見圖3，表4。 |
◆ HD Ⅲ型（螺紋壓緊式） 表4
|
公稱直徑DN
|
L
|
H
|
|
PN≤1.6
|
PN≤2.5
|
|
15(LGZG1/2")
|
89
|
32
|
35
|
|
20(LGZG3/4")
|
89
|
32
|
35
|
|
25(LGZG1")
|
89
|
35
|
35
|
|
圖3 LGⅢ型(螺紋壓緊型） |
|
4、HD Ⅳ型(管型)視鏡, 工作溫度≤80℃, 允許急變溫度<60℃, 見圖4, 表5。 |
◆ HDⅣ型（管型） 表5
|
DN
|
D0
|
V
|
H
|
L
|
|
15
|
32
|
80
|
70
|
220
|
|
20
|
45
|
80
|
70
|
220
|
|
25
|
58
|
80
|
70
|
220
|
|
40
|
74
|
80
|
70
|
220
|
|
50
|
89
|
80
|
80
|
240
|
|
65
|
110
|
80
|
80
|
240
|
|
圖4 LGⅣ型(管型） |
|
5、HDⅤ型（浮球）視鏡，工作溫度≤80℃，允許急變溫度<60℃。
?。?）HDⅤ-1型為螺紋連接浮球視鏡，見圖5，表6。
?。?）HDⅤ-2型為法蘭連接浮球視鏡，見圖6，表7。 |
◆ HDⅤ-1型（螺紋連接浮球式） 表6
|
公稱直徑DN
|
d
|
D1
|
D
|
L
|
H
|
公稱壓力PN
|
|
20
|
16
|
LGZG3/4"
|
38
|
120
|
70
|
≤1.0
|
|
25
|
16
|
LGZG1"
|
40
|
120
|
70
|
|
32
|
16
|
LGZG11/4"
|
50
|
124
|
70
|
|
40
|
16
|
LGZG11/2"
|
56
|
124
|
80
|
|
50
|
16
|
LGZG2"
|
66
|
124
|
80
|
|
圖5 LGⅤ-1型 |
|
◆ HD Ⅴ-2型（法蘭連接浮球式） 表7
|
公稱直徑DN
|
d
|
D1
|
D
|
L
|
H
|
公稱壓力PN
|
|
65
|
65
|
130
|
160
|
340
|
260
|
≤0.6
|
|
80
|
80
|
150
|
185
|
340
|
267
|
|
100
|
100
|
170
|
205
|
340
|
277
|
|
125
|
125
|
200
|
235
|
340
|
290
|
|
150
|
150
|
225
|
260
|
340
|
290
|
|
圖6 LGⅤ-2型 |
|
